HANSEN

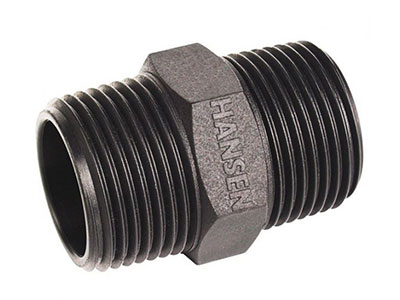

Hex Nipple
SHN
The Hansen Hex Nipple is the industry standard male threaded joiner, ideal for any situation where a reliable threaded connection is necessary. Used to join female threads.
| Product Size: | Max. Press. @ 20°C | Dimensions | ||||
|---|---|---|---|---|---|---|
| Metric (BSP) | Imp. (BSP) | T1 BSPT | T2 BSPT | a (AF) mm | b mm | |
| 6mm | 1/8" | 16 Bar | 1/8” (06mm) | 1/8” (06mm) | 11.0 | 25.8 |
| 8mm | ¼" | 16 Bar | ¼” (08mm) | ¼” (08mm) | 14.0 | 32.6 |
| 10mm | 3/8" | 16 Bar | 3/8” (10mm) | 3/8” (10mm) | 17.9 | 33.7 |
| 15mm | ½" | 16 Bar | ½” (15mm) | ½” (15mm) | 21.7 | 42.5 |
| 20mm | ¾" | 16 Bar | ¾” (20mm) | ¾” (20mm) | 28.4 | 46.5 |
| 25mm | 1" | 16 Bar | 1” (25mm) | 1” (25mm) | 35.0 | 53.0 |
| 32mm | 1¼" | 16 Bar | 1¼” (32mm) | 1¼” (32mm) | 44.0 | 59.0 |
| 40mm | 1½" | 16 Bar | 1½” (40mm) | 1½” (40mm) | 50.0 | 60.0 |
| 50mm | 2" | 16 Bar | 2” (50mm) | 2” (50mm) | 62.0 | 70.0 |
| 65mm | 2½" | 12 Bar | 2½” (65mm) | 2½” (65mm) | 78.6 | 76.4 |
| 80mm | 3" | 10 Bar | 3” (80mm) | 3” (80mm) | 91.6 | 83.5 |
| 100mm | 4" | 10 Bar | 4” (100mm) | 4” (100mm) | 116.6 | 96.5 |
